Intel Core 3 N355

英特尔酷睿 3 N355（有时也称为英特尔处理器 N355）是双湖（Twin Lake）系列中的一款移动处理器，它与将于 2025 年下半年推出的 Alder Lake-N 架构基本相同。该芯片面向入门级笔记本电脑、平板电脑和迷你 PC；它提供 8 个 Efficient（Gracemont）内核，运行频率高达 3.9 GHz，但没有性能内核。

E 核心不支持超线程技术。没有额外的线程。

性能

酷睿 3 CPU 的性能在很大程度上取决于冷却解决方案和系统的 TDP 设置。如果两者都足够好，它的多线程基准内核性能将与 Ryzen 3 5300U 和酷睿 i7-1165G7 等较早的四核 CPU 不相上下，足以在 2025 年执行大多数日常任务。由于缺少 P 核心，它的单核性能要逊色得多。

Alder Lake-N Alder Lake-N 酷睿 i3-N305（8 核，主频高达 3.8 GHz）2023 年初推出的 Alder Lake-N Core i3-N305（8 核，主频高达 3.8 GHz）应该只比 N355 慢几个百分点。

图形处理器

SoC 配备了 Xe 架构图形处理器32个EU（执行单元），运行频率高达1.35 GHz。iGPU 可驱动多达 3 台 UHD 2160p 显示器，并对 AV1 和其他流行的视频编解码器进行硬件解码。由于 Xe 内核数量较少以及单通道内存的限制，游戏性能只能满足较老游戏和较低分辨率的需求。在 Medium 上，《GTA V》完全可以在 768p 下运行。

架构和功能

集成内存控制器支持单通道 DDR4-3200、DDR5-4800 和 LPDDR5-4800 内存。PCIe NVMe SSD 速度上限为 3.9 GB/s，与 PCIe 3 规格一致。它不支持 Thunderbolt / USB 4，但支持最新的英特尔 CNVi Wi-Fi 7 无线网络模块。

它的 L3 缓存相对较小，只有 6 MB，而且没有适当的 NPU（因此没有 Copilot+ 品牌）。

功耗

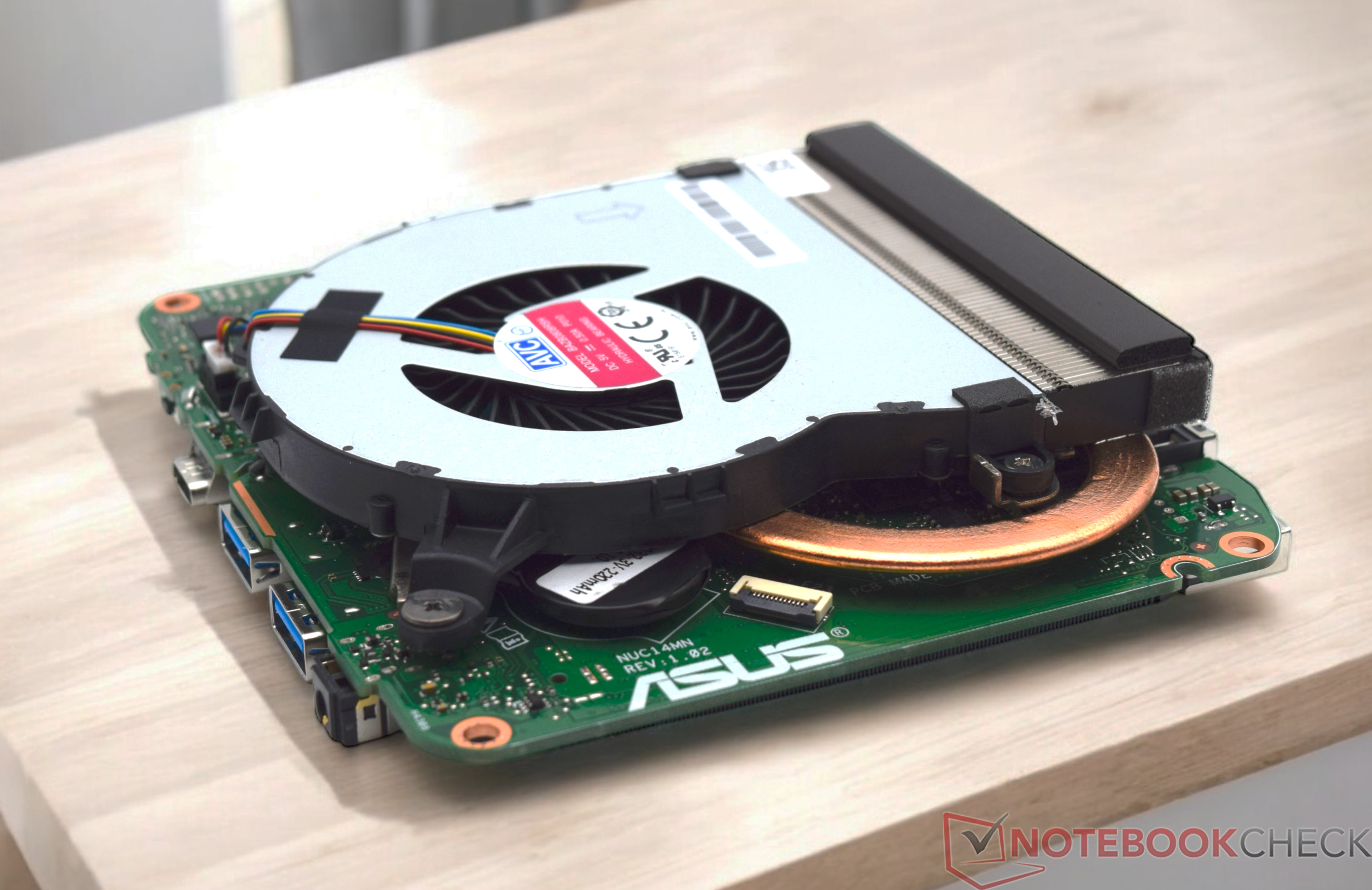

英特尔酷睿 3 N355 的功耗为 15 瓦。这是英特尔推荐的芯片 PL1。虽然没有提供 PL2 的数据，但我们知道华硕在 NUC 14 Essential 中给酷睿 3 设定的功耗限制为 35 瓦（PL2）。

该 SoC 采用第二代 10 纳米工艺制造，市场上称为英特尔 7，这意味着与Apple 等公司的最新 3 纳米芯片相比，功耗效率并不高。

Codename	Twin Lake
Series	Intel Alder Lake-N
Series: Alder Lake-N Twin Lake Intel Core 3 N355 « 3 - 3.9 GHz 8 / 8  6 MB L3 Intel Core 3 N350 - 3.9 GHz 8 / 8  6 MB L3 Intel Processor N250 - 3.8 GHz 4 / 4  6 MB L3 Intel Processor N150 - 3.6 GHz 4 / 4  6 MB L3
Clock Rate	3000 - 3900 MHz
Level 1 Cache	768 KB
Level 2 Cache	4 MB
Level 3 Cache	6 MB
Number of Cores / Threads	8 / 8 8 x 3.9 GHz Intel Gracemont E-Core
Power Consumption (TDP = Thermal Design Power)	15 Watt
Manufacturing Technology	10 nm
Socket	BGA1264
Features	DDR4-3200/DDR5-4800/LPDDR5-4800 RAM (sin. chan.), PCIe 3, GNA, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, AVX2, BMI2, ABM, FMA, ADX, VMX, SMEP, SMAP, EIST, TM1, TM2, Turbo, SST, AES-NI, RDRAND, RDSEED, SHA
GPU	Intel UHD Graphics 32EUs (Alder Lake) ( - 1350 MHz)
64 Bit	64 Bit support
Architecture	x86
Announcement Date	01/06/2025
Product Link (external)	www.intel.com
