Intel HD Graphics 5500

英特尔HD Graphics 5500 (GT2)是一款集成的Braodwell架构显卡，在2015年第一季度发布。它主要使用于几颗超低电压处理器中（15瓦TDP）如酷睿i5-5200U或i7-5600U。酷睿i5和酷睿i7芯片拥有24个执行单元（EU），而酷睿i3版本仅提供23个。根据处理器型号的不同，它的最高核心频率在850和950MHz之间。

架构和特性

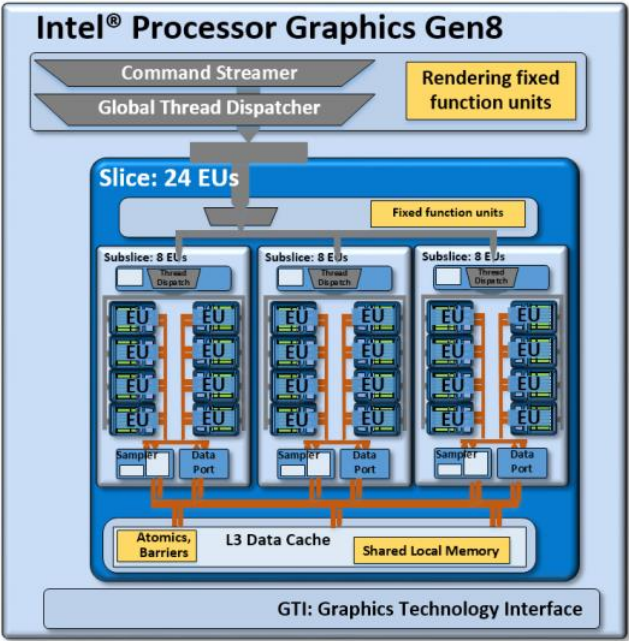

Broadwell处理器集成显卡采用了基于英特尔第八代（Gen8）架构，在各方面相比之前的Gen7.5（Haswell）有了优化。除此之外，称作“子片”（subslice）的着色器阵列获得了重新设计，现在各提供了8个执行单元（EU）。三个子片组成一个“片”（slice），共计24个执行单元。加上其他改进如更大L1缓存和优化的前端等，这块集成相比前代产品速度更快、更加高效。

HD Graphics 5500是Broadwell系列显卡的中端版本，包括一组共24个执行单元。除此之外，它也有一个低端（GT1，12个EU）和一个高端版本（GT3/GT3e，48个EU+eDRAM）。

所有Broadwell显卡都支持OpenCL 2.0和DirectX 11.2。它的视频引擎现在可以同时使用固有硬件以及可用的处理器着色器协同解码H.265视频。最多三个显示器可以通过DP 1.2 / eDP 1.3（最大3840×2160 @ 60Hz）或HDMI 1.4a（最大3840×2160 @ 24Hz）连接。但是它并不支持HDMI 2.0。

性能

根据处理器型号的不同，它的最高核心频率在850和950MHz之间。不过由于较低的TDP，在3D应用中的平均运行频率将会显著降低。

配备快速的双通道内存，HD Graphics 5500的性能可以超过HD 4400显卡（Haswell，20个EU）20 - 25％，并且也可以胜过HD Graphics 5000 （Haswell，40个EU）。然而，即使是低端的GeForce 820M独立显卡也比HD Graphics 5500快约10 - 30％。2014/2015年的游戏通常只可在（最）低设置下流畅运行。

功耗

采用了新的14纳米工艺，Broadwell超低电压芯片的TDP为15瓦，因此适用于中等尺寸的超极本。它的TDP可以定制，能够进一步降低（到7.5或10瓦），这会对性能有显著影响。
