AMD 官方泄露文件公布 Strix Halo 和 Strix Point 详细规格

通过大量的泄露和传言，我们对 Strix Point 和 Strix Halo APU 已知之甚少。例如，我们最近报道了 顶级 Strix Point SKU 的性能.不过，除了透露 Strix APU 将采用 Zen 5 CPU 和 RDNA 3+ iGPU 外，AMD 还没有正式确认计算单元数量、缓存大小等细节。

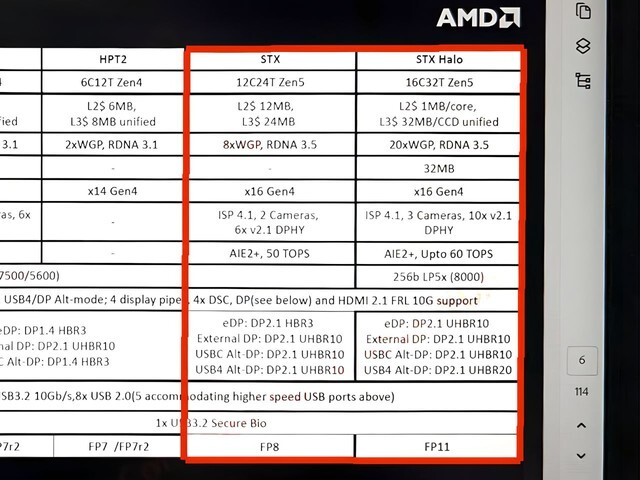

今天，我们从网上发布的一份泄露的 AMD 文档中获得了似乎是官方的 Strix Point 和 Strix Halo 规格，随后HKEPC 发现了这份文档。.

AMD Strix Halo：16 个完整的 Zen 5 核心 + RDNA 3.5

AMD 的下一代旗舰 APU Strix Halo 显然是基于芯片组的，最高可达到 16 个 Zen 5 核心，分布在两个 CCD 和 32 个线程中。每个 CCD 每个内核有 1 MB 二级缓存和 32 MB 三级缓存。因此，我们可以看到 16 MB 的二级缓存和 64 MB 的三级缓存。

在 GPU 方面，Strix Halo 的 RDNA 3.5 iGPU 据说有 20 个 WGPs 或 40 个 CU。而 RX 7600 XT 只有 32 个 CU。为此，有消息称 Strix Halo 比 RX 7600 XT（亚马逊有售）更快。

此外，似乎还有 32 MB 的 MALL（Memory Attached Last Level）缓存。32 MB MALL 缓存的存在预示着 Strix 光环 APU因为 iGPU 通常由于缺乏专用 VRAM 而缺乏内存带宽。

其他值得注意的细节还包括支持 LPDDR5X-8000 内存和计算能力高达 60 TOPs 的 NPU。

最后，Strix Halo APU 的功率预算似乎为 70 W，AMD 允许将芯片配置为最高 130 W TDP。

AMD Strix Point：Zen 5 + Zen 5c 混合设计

与 Strix Halo 不同，主流的 Strix Point APU 据称是单片机，采用混合设计，混合了标准的 Zen 5 和较小的 Zen 5c 内核。中央处理器最高可达 12 个内核/24 个线程，每个内核带 1 MB 二级缓存。三级缓存总容量为 24 MB。

在图形处理器方面，据说 RDNA 3+ iGPU 有 8 个 WGP 或 16 个 CU，没有任何 MALL 缓存。因此，虽然我们可以期待比目前的 Radeon 780M的性能，但由于其削减特性和带宽限制，Strix Point 芯片的性能将大大低于 Strix Halo 产品。

最后，据说 Strix Point APU 的 NPU 最高只能达到 50 TOPs，芯片的功耗从 45 W 到 65 W 不等。

AMD 预计将在今年晚些时候发布 Strix Pont APU，有可能是在 6 月份的 Computex 上。因此，我们不需要等太久就能知道 Strix 芯片会给市场带来什么样的性能。
