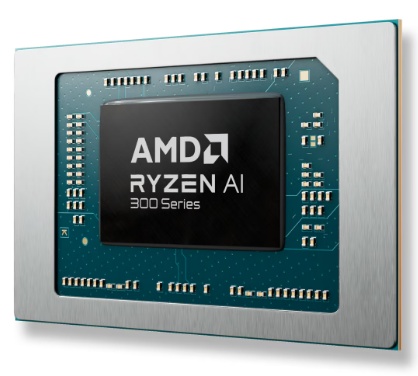

AMD Ryzen AI 9 365

AMD Ryzen AI 9 365是一款功能相对强大的 Strix Point 系列处理器，于 2024 年 6 月首次亮相。该 APU 配备 10 个 CPU 内核，运行频率为 2.0 GHz 至 5.0 GHz，12 个 CU RDNA 3+ Radeon 880M图形适配器和 50 TOPS XDNA 2 神经引擎。其他值得注意的功能包括 PCIe 4、USB 4 和 LPDDR5x-7500 内存支持。

在 10 个 CPU 内核中，4 个是完整的 Zen 5 内核，6 个是较小的 Zen 5c 内核。后者的运行时钟速度可能略低于前者。速度更快的 Ryzen AI 9 HX 370拥有更多的 CPU 内核和 16 CU 集成图形适配器。

架构和功能

Strix Point 系列 APU 采用 Zen 5 和 Zen 5c 微架构内核，后者是前者的一个稍慢、更小、更节能的版本。Zen 5 和 Zen 5c 的区别之一是缓存大小；Zen 5 内核拥有更大的缓存。据 AMD 称，由于分支预测的改进和其他改进，Zen 5 的 IPC 比 Zen 4 提高了 16%。

在其他方面，Ryzen AI 9 芯片支持 LPDDR5x-7500 和 DDR5-5600 内存，并原生兼容 USB 4（因此也兼容 Thunderbolt）。它支持 PCIe 4.0，每个通道的吞吐量为 1.9 GB/s，就像其 8000 系列的前代产品一样。集成的 XDNA 2 NPU 可提供多达 50 个 INT8 TOPS，用于加速各种人工智能工作负载。

性能

考虑到 IPC 的提升，我们预计 4 个 Zen 5 内核与 6 个 Zen 5c 内核的性能至少可以媲美 12 个 Zen 3 内核，这意味着 365 的性能应该可以超越 Ryzen 9 5900X.一旦我们拿到搭载 Ryzen AI 9 365 的笔记本电脑，我们将确保更新本节内容。

图形性能

显卡 Radeon 880M的直接继承者 780M.它拥有 12 个 RDNA 3+ 架构 CU（768 个统一着色器），运行频率高达 2,900 MHz。我们预计这款图形适配器的游戏性能足以在 1080p （低或极低细节设置）下玩大多数 2023 和 2024 游戏。

当然，880M 能够驱动四台 SUHD 4320p60 显示器。它还能高效地编码和解码最流行的视频编解码器，包括 AVC、HEVC、VP9 和 AV1。与英特尔 Lunar Lake 芯片不同的是，它不支持最新加入的 VVC 编解码器。

功耗

365 的基本 TDP 为 28 W，笔记本电脑制造商可将其调高至 54 W。

CPU 内核采用 4 纳米台积电工艺制造，从 2024 年中期开始，能效还算不错。

Codename	Strix Point (Zen 5)
Series	AMD Strix Point (Zen 5/5c, Ryzen AI 3/5/7/9)
Series: Strix Point (Zen 5/5c, Ryzen AI 3/5/7/9) Strix Point (Zen 5) AMD Ryzen AI 9 365 « 2 - 5 GHz 10 / 20  AMD Ryzen AI 7 PRO 360 2 - 5 GHz 8 / 16  16 MB L3
Clock Rate	2000 - 5000 MHz
Number of Cores / Threads	10 / 20 4 x 5.0 GHz AMD Zen 5 6 x AMD Zen 5c
Power Consumption (TDP = Thermal Design Power)	54 Watt
Manufacturing Technology	4 nm
Max. Temperature	100 °C
Socket	FP8
Features	DDR5-5600/LPDDR5x-7500 RAM, PCIe 4, USB 4, XDNA 2 NPU (50 TOPS), SMT, AES, AVX, AVX2, AVX512, FMA3, MMX (+), SHA, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE4A
GPU	AMD Radeon 880M ( - 2900 MHz)
64 Bit	64 Bit support
Architecture	x86
Announcement Date	06/02/2024
Product Link (external)	www.amd.com
