Exynos 2400、2200、2100 的芯片截图彰显了这些芯片多年来的发展历程

三星的 Exynos 芯片在某种程度上声名狼藉，因为它们的 性能无法与高通公司的同类产品。虽然 Exynos 2400终于能在一定程度上与骁龙 8 代 3 相抗衡，但 Exynos 2200和 Exynos 2100则明显较慢。X 用户@krunalsalts贴出了这三款芯片的模片，突出显示了它们多年来的变化，与Apple 的设计不同，后者在很大程度上保持不变。 基本保持不变.该用户还发布了一篇关于台积电 N3B 节点的精彩、深入的分析文章，其中使用了 Apple A17 Pro他们的 YouTube 频道.

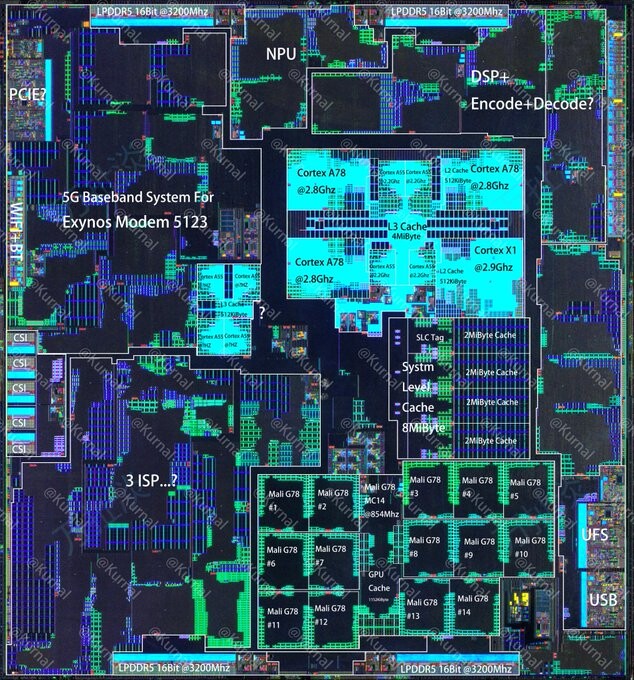

从 2022 年的Exynos 2100 开始。Exynos 2100 采用了 8 核 CPU（1x Cortex-X1 + 3x Cortex-A78 + 4x Cortex-A55）和 12 核 Arm Mali-G78 GPU，占据了相当大的芯片空间。DSP 和 NPU 位于 CPU 的上方，而 Exynos 5123 5G 调制解调器则位于 CPU 的旁边。调制解调器还获得了一个小型的 Cortex-A55 内核集群，这很有意思，因为这项工作可以由功耗更低的 Cortex A/M CPU 轻松完成。最后，ISP 位于 GPU 块旁边。由于芯片面积为 128.09 平方毫米，因此芯片空间可能并不重要。

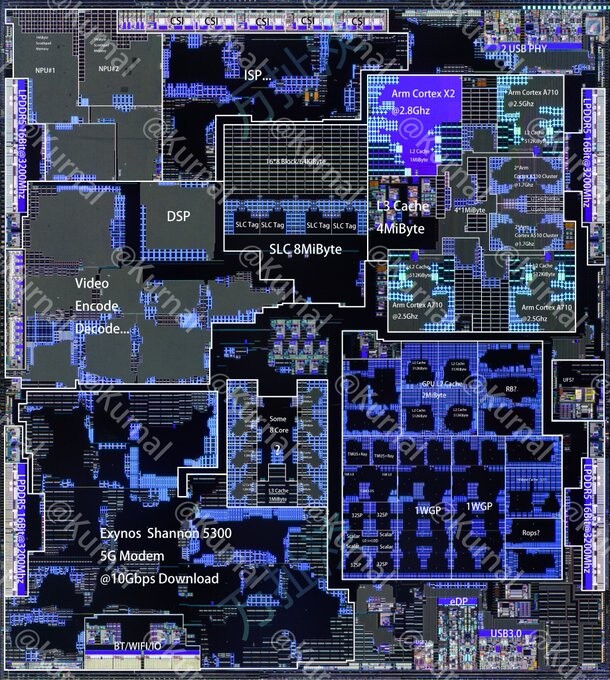

Exynos 2200 的芯片面积仅为 104.65 平方毫米。由于三星 4LPE 节点的良品率问题，Exynos 2200 的芯片面积大幅缩小。这种限制可能促使三星对其内部结构进行了彻底的重新设计，这一点从照片中可以明显看出。DSP + NPU 块被移到了 CPU 的旁边，但 5G 调制解调器却没有移动。与前代产品一样，Exynos 5300 5G 调制解调器采用了 8 个低功耗 Arm CPU 来完成繁重的工作。此外，基于 RDNA 2 的 Xclipse 920GPU 的体积明显小于同类的 Arm GPU。

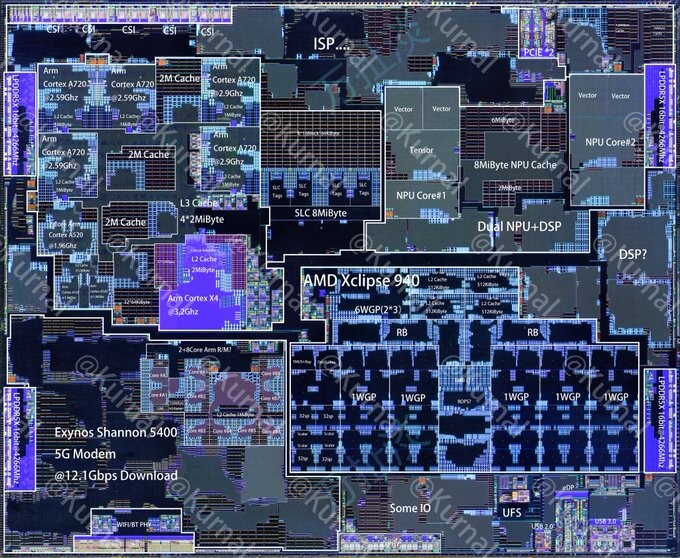

随着 Exynos 2300 的取消，三星有了更多的时间来开发Exynos 2400。这一次，三星有了更大的发挥空间。Exynos 2400 是最大的芯片，面积达 137.44 平方毫米。这可能是因为 Xclipse 940GPU 具有 6 个 WGPs（920 为 2 个）。此外，它还配备了一个 10 核 CPU，你可以看到它再次被重新安置。甚至连 NPU 也明显增大，以容纳所有宣传的 设备上的人工智能功能.

让我们拭目以待 Exynos 2500的内部结构如何。根据我们目前了解的情况，至少在 CPU 方面，它与 Exynos 2400 大致相同。这一次，由于芯片采用了三星公司的 MBCFET 3GAP节点制造，而上一代同类产品采用的是 FinFET 设计。
