Qualcomm SD X Adreno X1-45 2.1 TFLOPS

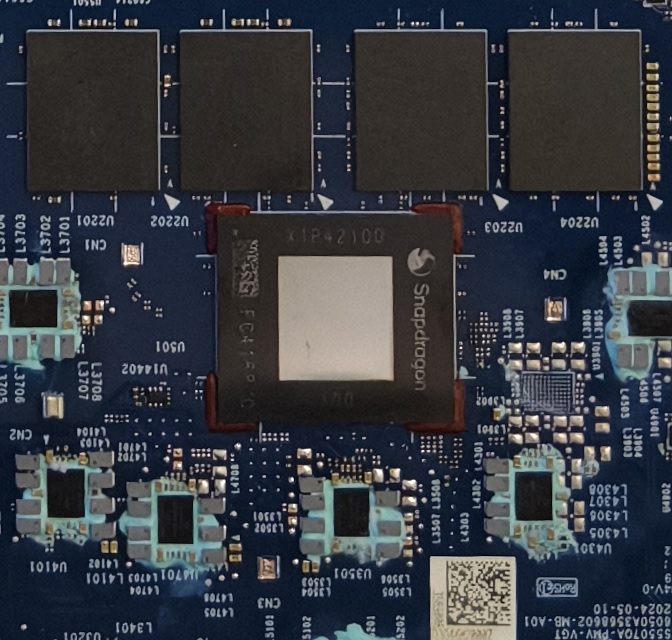

2.1 TFLOPSAdreno X1-45是一个集成图形适配器,由 Snapdragon X Plus 8 核 X1P-46-100 SoC的特点。与速度更快的 3.8 TFLOPS和 4.6 TFLOPSX1-85 iGPU 相比,这个小家伙不仅运行时钟速度较低,而且可使用的统一着色器数量也较少,最有可能只有 768 个。
速度较慢的 1.7 TFLOPS 型号则以更低的时钟速度运行。
架构
据报道,其底层架构(ChipsAndCheese) 在许多方面都与 Adreno 730因此 iGPU 兼容 DirectX 12,但不兼容 DirectX 12 Ultimate。光线追踪仅通过 Vulcan 1.3 支持。支持的最高 OpenGL 版本是 ES 3.2。iGPU 可以访问足够快的 RAM,但缓存相对较小且速度较慢。AVC、HEVC 和 AV1 视频编解码器可进行硬件解码和硬件编码;而 VP9 仅可进行解码。
支持的最高显示器分辨率是 UHD 2160p,而不是 SUHD 4320p。
性能
这在很大程度上取决于特定系统的功率目标,就像 AMD、Intel 和 Nvidia 的产品一样。尽管如此,我们预计 2.1 TFLOPS X1-45 的速度几乎与 96 EU 英特尔 Iris XeiGPU 一样快,这将使 2021 年前的游戏在低于 900p 分辨率和低图形设置下也能获得良好的游戏体验。
值得一提的是,高通公司的图形驱动程序并不像 AMD、英特尔,尤其是 Nvidia 所提供的那样完善,导致某些游戏出现严重的视觉伪影。很多游戏根本无法启动。
功耗
Snapdragon X Plus 8 核芯片的功耗通常不超过 30 W,包括内置 RAM。因此,iGPU 的功耗极有可能不会超过 20 W。
由于采用了台积电的 N4P 工艺,因此可以肯定地说,到 2024 年底,这款 iGPU 的能效将优于平均水平。当然,它仍然远远落后于Apple 的 M 系列芯片,正如我们的 深度分析文章所示.
Snapdragon X Series
| |||||||||||||
Pipelines | 768 - unified | ||||||||||||
Memory Speed | 8448 MHz | ||||||||||||
Memory Bus Width | 128 Bit | ||||||||||||
Memory Type | LPDDR5x | ||||||||||||
Shared Memory | yes | ||||||||||||
API | DirectX 12_1, OpenGL ES 3.2, OpenCL 3.0, Vulkan 1.3 | ||||||||||||
Power Consumption | 20 Watt | ||||||||||||
technology | 4 nm | ||||||||||||
Displays | 3 Displays (max.) | ||||||||||||
Features | SUHD 2160p60 resolution support, AVC/HEVC/AV1 encoding and decoding | ||||||||||||
Date of Announcement | 03.09.2024 |
Benchmarks
- Average benchmark values for this graphics card
* Smaller numbers mean a higher performance
For more games that might be playable and a list of all games and graphics cards visit our Gaming List
No reviews found for this graphics card.
