Intel Core Ultra 7 255U

英特尔酷睿至强 7 255U是 2025 年初推出的箭湖 U 系列中的一款中高端 CPU，拥有 12 个内核。该芯片与流星湖 U 系列类似，但计算部分采用现代英特尔 3 处理器制造，因此时钟频率更高。

与前代产品一样，该 SoC 采用瓦片/芯片组设计。较小的计算芯片（与 H 处理器相比）提供 2 个性能内核（P 内核，Redwood Cove 架构，SMT）和 8 个效率内核（E 内核，Crestmont 架构）。P 核心支持超线程（因此可同时运行 14 个线程），主频高达 5.2 GHz。E 核心的时钟频率最高可达 4.2 GHz。此外，在低功耗岛上还增加了两个主频高达 2.4 GHz 的低功耗高效内核；因此，在空闲和执行简单任务时，可以完全关闭计算磁盘，以节省功耗。

性能

由于采用了更高的时钟频率，酷睿至尊 7 255U 可以明显区别于旧款顶级型号酷睿至尊 7 165U(12 个内核，最高主频 4.9/3.8 GHz，12 MB 高速缓存）明显不同。旧版酷睿至尊 7 155U由于时钟频率较低，落后得更远。

图形单元

酷睿至尊 7 155U 配备了基于 Arc 的全新 iGPU，名为英特尔图形处理器和 64 个 EU，最高主频可达 2.1 GHz。不过，其性能远低于新的弧形 iGPUH 系列中的新 Arc iGPU。

功能特点

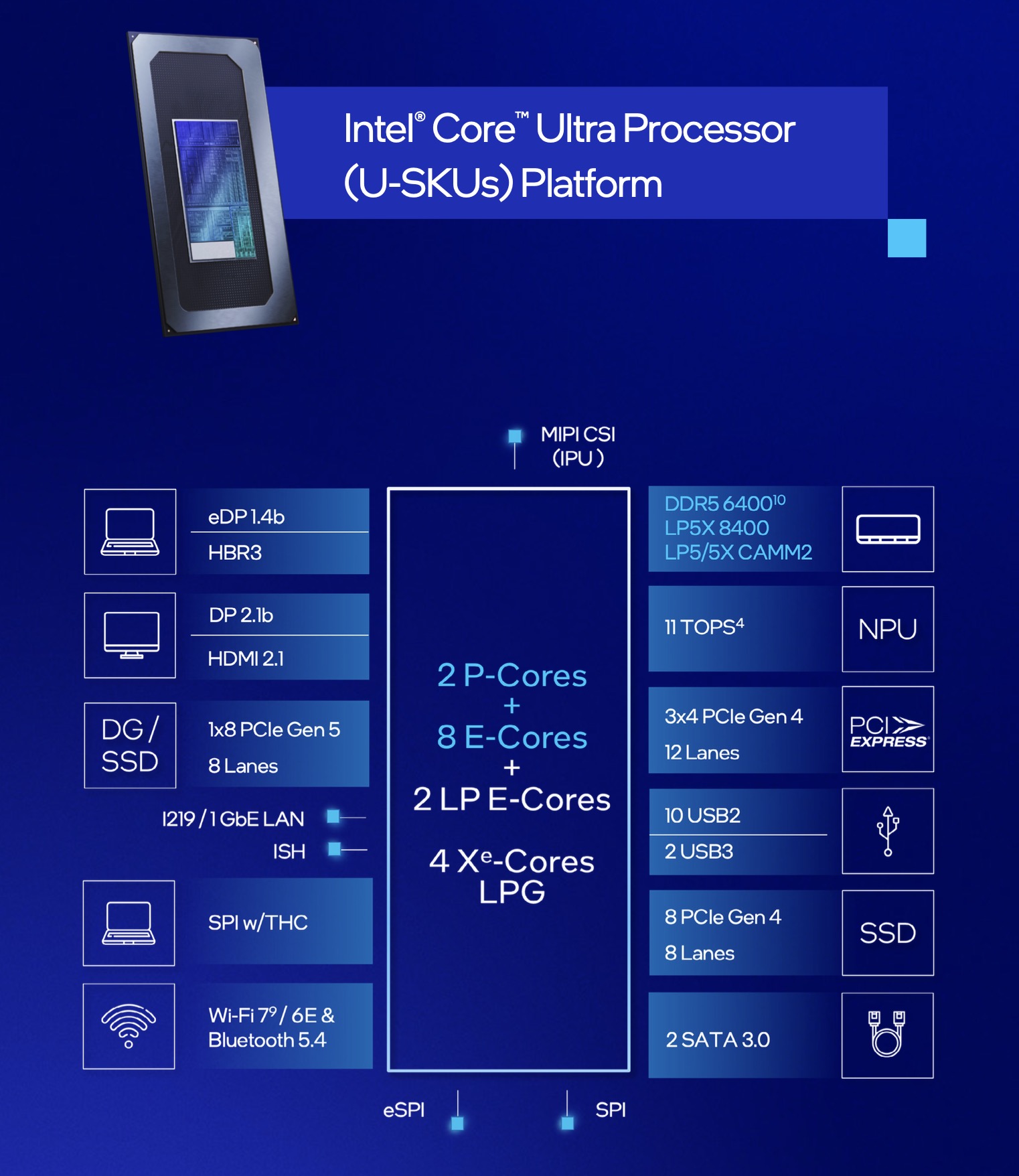

Arrow Lake-U 集成了 WiFi 6E（可选 WiFi 7）。集成内存控制器现在支持 LPDDR5/x-8400 或 DDR5-6400（最大 128 GB）。现在使用专用 NPU（2x Gen3 神经计算引擎）。Xe 媒体引擎支持 MPEG-2、AVC、VC-1 解码、JPEG、VP8 解码、VP9、HEVC 和 AV1 解码，最高可达 8K 10 位 HDR。该芯片现在支持 PCIe-5.0（用于 GPU 的 x8）和 PCIe-4.0（用于 SSD 的三个 x12）。

功耗

英特尔酷睿至尊 7 255U 的指定 TDP 为 15 瓦（基本），最大涡轮增压功率为 57 瓦（PL2）。Meteor Lake 由五个独立芯片组成，其中处理器部分采用新的英特尔 3 工艺（5 纳米）制造。图形单元采用台积电的 N5 工艺制造，SoC 和 I/O 瓦片采用较早的 N6 工艺制造。然后，这 4 个芯片通过 Foveros 工艺应用于 22 纳米基片。

Codename

Arrow Lake-U

Series

Intel Meteor Lake-U

Series: Meteor Lake-U Arrow Lake-U

Intel Core Ultra 7 265U	2.4 - 5.3 GHz	12 / 14	12 MB L3
Intel Core Ultra 7 255U «	3.8 - 4.8 GHz	12 / 14	12 MB L3
Intel Core Ultra 5 235U	2.4 - 4.9 GHz	12 / 14	12 MB L3
Intel Core Ultra 5 225U	2.4 - 4.8 GHz	12 / 14	12 MB L3

Clock Rate

3800 - 4800 MHz

Level 3 Cache

12 MB

Number of Cores / Threads

12 / 14
2 x 5.2 GHz Intel Redwood Cove P-Core
8 x 4.2 GHz Intel Crestmont E-Core
2 x 2.4 GHz Intel Crestmont E-Core

Power Consumption (TDP = Thermal Design Power)

15 Watt

Manufacturing Technology

5 nm

Max. Temperature

110 °C

Socket

BGA2049

Features

DDR5-6400/LPDDR5-8400/LPDDR5x-8400 RAM, PCIe 4, Thr. Director, DL Boost, AI Boost, vPro Essen., MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES, AVX, AVX2, AVX-VNNI, FMA3, SHA

GPU

Intel Graphics 4-Core iGPU (Arc) ( - 2100 MHz)

64 Bit

64 Bit support

Architecture

x86

Announcement Date

01/06/2025
